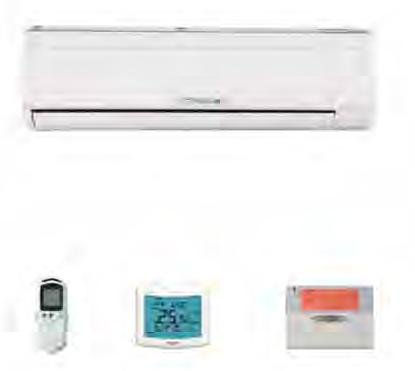

Настенные фанкойлы

swb 04-18

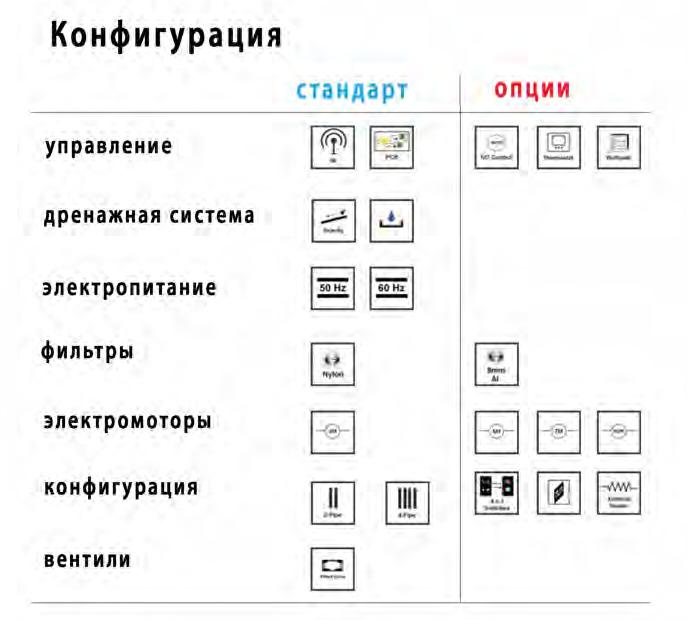

Конфигурации

Свойства

• Полная линейка продукции:
- 6 размеров 2х трубных моделей (1.2 4. 4 кВт в режиме охлаждения)
• Элегантные современные панели из ABC плстика с RAL9010
• Дополнительный электронагревательный модуль как ускоритель или или предварительный . Конфигурация выбирается предварительно или при монтаже
• Стальные гибкие шланги и медный фитинг для соединения с системой труб здания
• Вентили встроенные в корпус как стандарт в моделях 04, 09 и 15 . Для моделей 6, 12 и 18 вентили могут выть встроены в задней части в стальную крашеную систему труб
• 4x2 переключатель как опция Экономичный ЕС мотор как опция
• Полный диапазон контрольных приборов, как опция, включая:
- Встроенную печатную плату с/ ИК пультом и настенный пульт с BMS интерфейсом и режимом ведущий - ведомый
• Проводной термостат с/без встроенной печатной платой
• Нейлоновый фильтр как стандарт и активированый

Спецификации

SWB

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

Температура входящего воздуха : 20°С
2 х труб: температура входящей воды : 70°С; Δt воды 10°с
4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

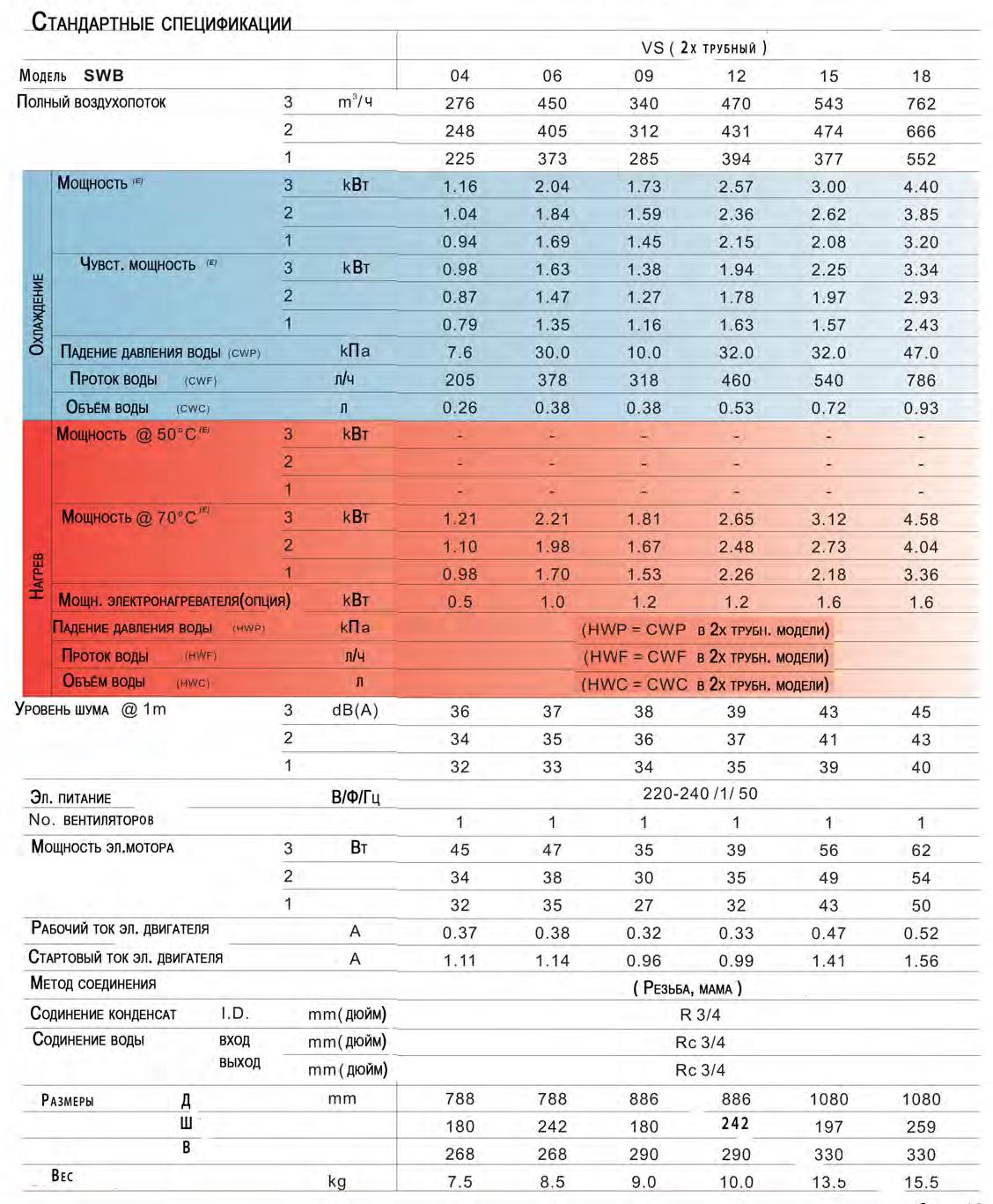

Стандартные спецификации:

Просмотреть

Схема размеров

Открыть схемы размеров в новом окне (.pdf)

Аксессуары

Контроль и управление

Печатная плата контроля и управления

- Печатная плата управления одна для всех устройств, конфигурация системы осуществляется dip переключателем и перемычками. ( 2х/4х трубная; система электроподогрева; предварительный нагрев; использование вентилей; 2х трубное автопереключение )
-ИК пульт как стандартное оборудование.
Настенный пульт с 7ми дневным таймером и разноцветной подсветкой дисплея как опция. ABS литой пластик с 5м соеденительными проводами, как стандарт
Режим ведущий-ведомый (1-32 устройств). Адресе выставляется dip переключателем 3 режимом полного контроля и распознаванием ошибки ведомых блоков. - Считыватель информации с MODBUS функцией как опция. В наличии также програмное обеспечение для управления до 2048 единиц оборудования.

Термостаты

-Широкий выбор механических и цифровых термостатов
- Не требуется внутренняя печатная плата
-Автопереключение, оконный, воздушный и трубопроводный датчики и MODBUS 2х сторонний коммуникатор с ИК управлением как опция. -Множественные конфигурации при монтаже (2х/4х трубные DA/B)
- Более детально смотри "Thermostat FCU Controllers 2009"

Другие аксессуары

	Фильтры в опциях - Активированные карбоновые фильтры с высокой вентиляционной эффективностью - Эфективно удаляет частицы >= 0,001 микрон, а также газы, пары бензина
	4x2 переключатель - 4x2 переключатель может обеспечить 4х трубный режим в фанколах с одним теплообменником -Производительностьпо теплу и холоду 4х трубных эквивалентнл 2х трубным моделям -Простой монтаж при конфигурации -Исключает необходимость 4х трубных моделей -Запатентовано
	Модуль электронагревателя -Электронагреватель мощностью от1 до 4 кВт - Электронагреватель монтируется на заводе - Функция электронагревателя (ускоритель/предварительный нагрев ) могут быть выбраны как предварительно так и на месте монтажа перемычнами на плате - Управляется термостатом и реле термозащиты.
	ЕС мотор - Без щёточный электромотор постоянного тока, управляемый встроенным инвертором, произведен в Японии - Диапазон (от 3.4 кВтдо 11.7 кВт\Л/мощн. охлаждения; воздухопоток от 600 дс 2380 куб. м/час) представлен в шести моделях - До 30% экономии энергии при заданном режиме скорости - До 70% экономии энергии в автоматическом режиме - Смотри раздел каталог В: Energy saving ЕС motor
	Вентили и фитинг - DN 10/ DN 20, 2х и Зх ходовые вентили с термоэлектрическим приводом - Встроеные вентили для моделей 04, 05 и 1 5 устанавливаются на заводе
	Задняя панель - Из окрашенной стали система-рубопроводов для моделей SWB 06 SWB 12 / SWB-18 со встроенными вентилями
