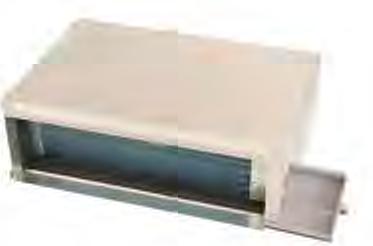

PDW(L3/L4) КАНАЛЬНЫЕ ФАНКОЙЛЫ

pdw(l3) 06-40
pdw(l4) 06-44

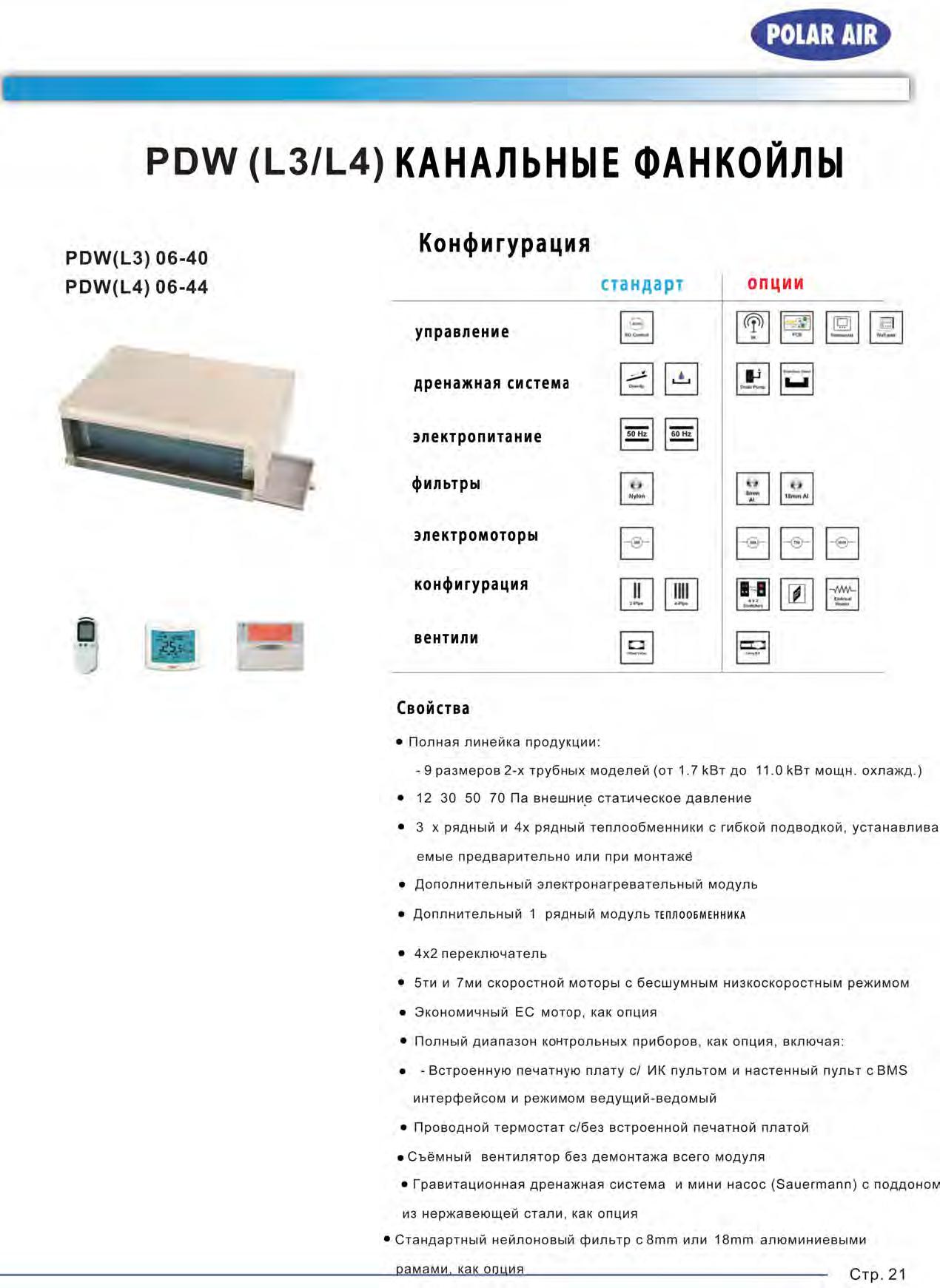

Конфигурации

Свойства

• Полная линейка продукции:
• 9 размеров 2-х трубных моделей (от 1.7 кВт до 11.0 кВт мощн. охлажд.)
• 12 30 50 70 Па внешние статическое давление
• 3 х рядный и 4х рядный теплообменники с гибкой подводкой, устанавлива емые предварительно или при монтаже
• Дополнительный электронагревательный модуль
• Доплнительный 1 рядный модуль теплообменника
• 4x2 переключатель
• 5ти и 7ми скоростной моторы с бесшумным низкоскоростным режимом
• Экономичный ЕС мотор, как опция
• Полный диапазон контрольных приборов, как опция, включая:
• -Встроенную печатную плату с/ ИК пультом и настенный пульт cBMS интерфейсом и режимом ведущий-ведомый
• Проводной термостат с/без встроенной печатной платой
• Съёмный вентилятор без демонтажа всего модуля
• Гравитационная дренажная система и мини насос (Sauermann) с поддонок/ из нержавеющей стали, как опция
• Стандартный нейлоновый фильтр с 8mm или 18mm алюминиевыми рамами, как опция

Спецификации

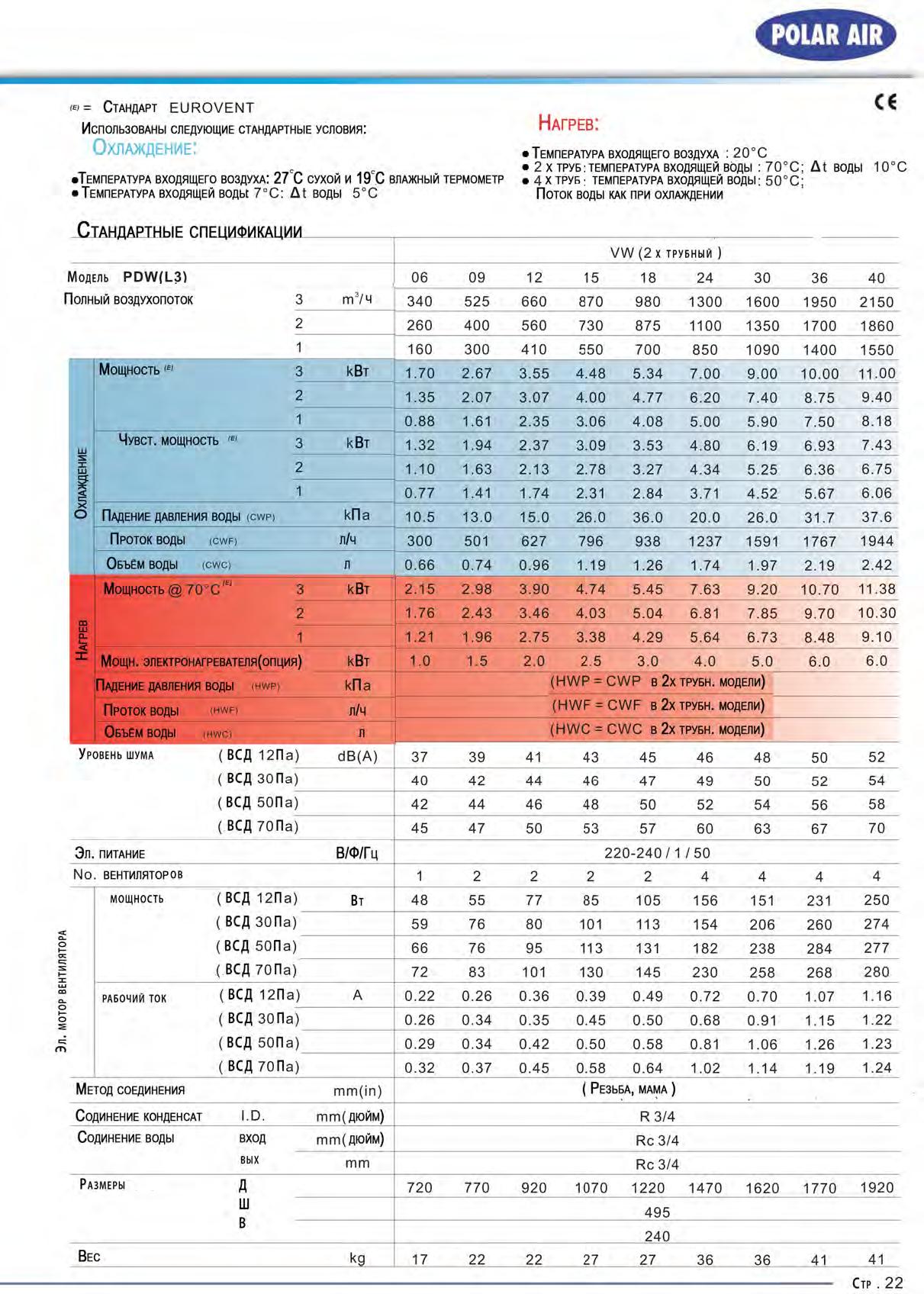

PDW(L3)

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

Температура входящего воздуха : 20°С
2 х труб: температура входящей воды : 70°С; Δt воды 10°с
4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

Стандартные спецификации:

Просмотреть

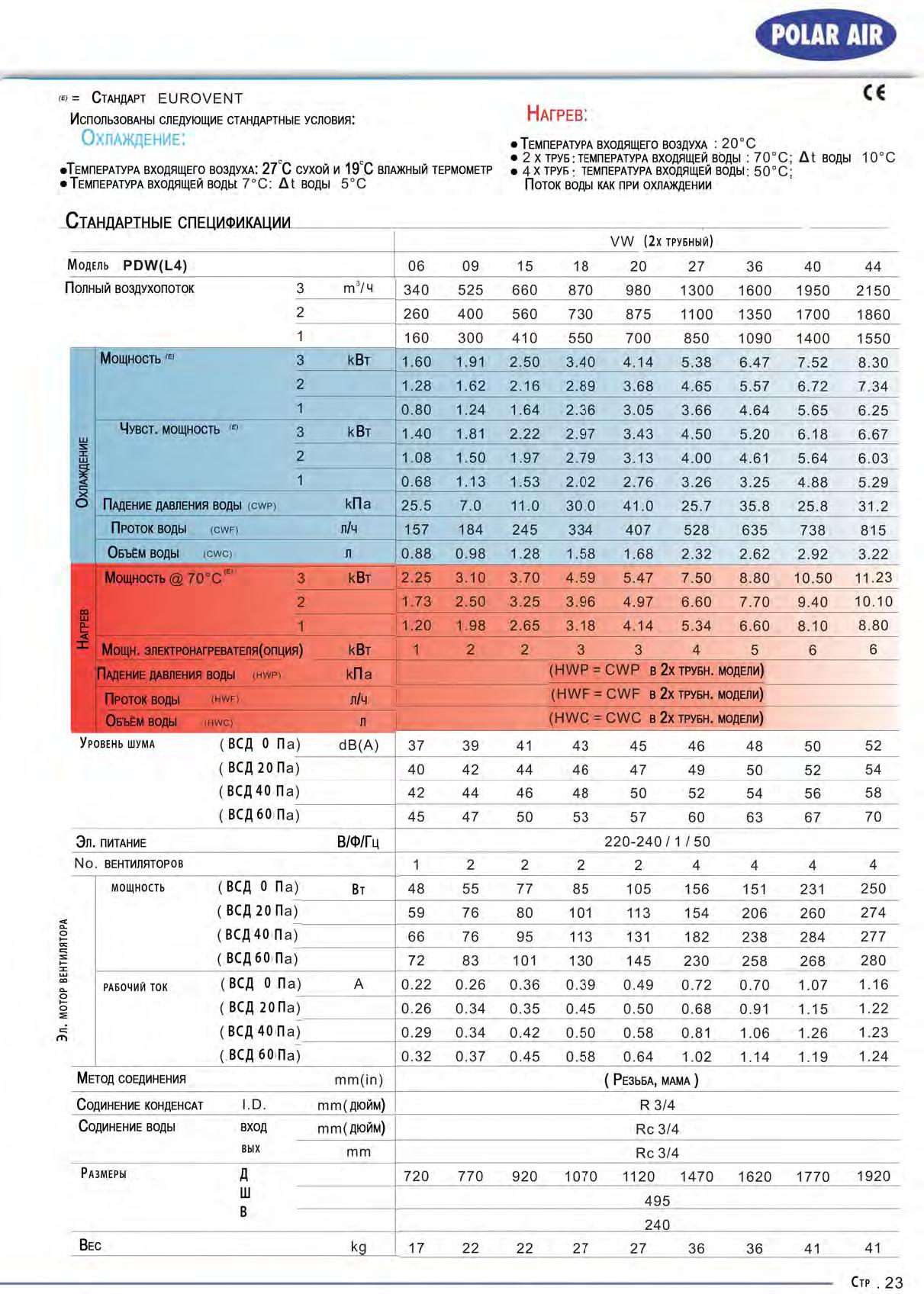

PDW(L4)

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

Температура входящего воздуха : 20°С
2 х труб: температура входящей воды : 70°С; Δt воды 10°с
4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

Стандартные спецификации:

Просмотреть

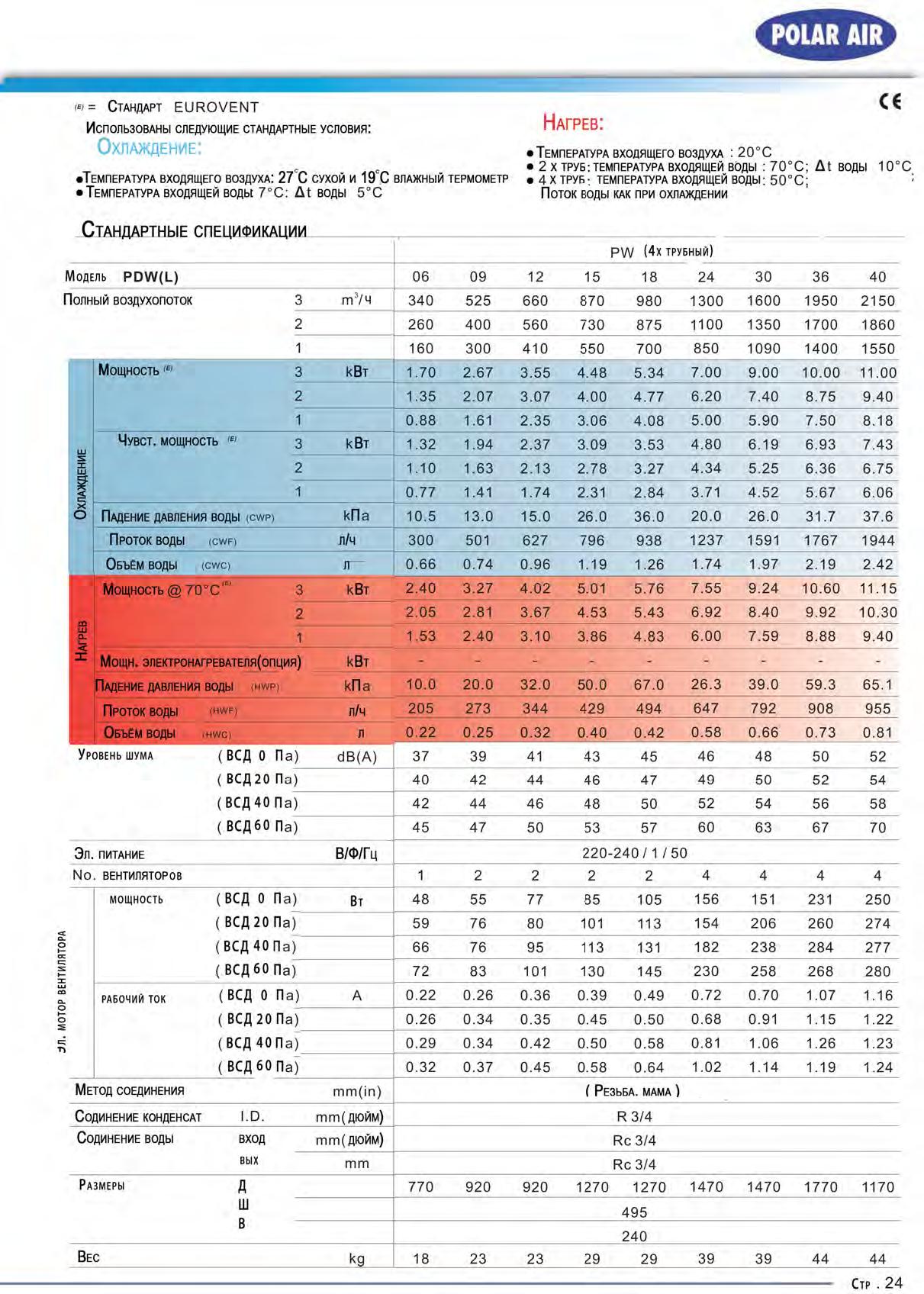

PDW(L)

Стандарт eurovent
Использованы следующие стандартные условия:

ОХЛАЖДЕНИЕ:

Температура входящего воздуха: 27°С сухой и 19°С влажный термометр
Температура входящей воды 7°С: Δ воды 5°С

НАГРЕВ:

Температура входящего воздуха : 20°С
2 х труб: температура входящей воды : 70°С; Δt воды 10°с
4 x труб: температура входящей воды: 50°С;

Поток воды как при охлаждении

Стандартные спецификации:

Просмотреть

Схема размеров

Открыть схемы размеров в новом окне (.pdf)

Аксессуары

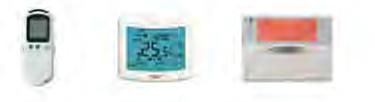

Контроль и управление

Печатная плата контроля и управления

- Печатная плата управления одна для всех устройств, конфигурация системы осуществляется dip переключателем и перемычками. ( 2х/4х трубная; система электроподогрева; предварительный нагрев; использование вентилей; 2х трубное автопереключение )
-ИК пульт как стандартное оборудование.
Настенный пульт с 7ми дневным таймером и разноцветной подсветкой дисплея как опция. ABS литой пластик с 5м соеденительными проводами, как стандарт
Режим ведущий-ведомый (1-32 устройств). Адресе выставляется dip переключателем 3 режимом полного контроля и распознаванием ошибки ведомых блоков. - Считыватель информации с MODBUS функцией как опция. В наличии также програмное обеспечение для управления до 2048 единиц оборудования.

Термостаты

-Широкий выбор механических и цифровых термостатов
- Не требуется внутренняя печатная плата
-Автопереключение, оконный, воздушный и трубопроводный датчики и MODBUS 2х сторонний коммуникатор с ИК управлением как опция. -Множественные конфигурации при монтаже (2х/4х трубные DA/B)
- Более детально смотри "Thermostat FCU Controllers 2009"

Другие аксессуары

	Фильтры - 8mm алюминиевая рама с нейлоновым фильтром - 18mm алюминиевая рама с нейлоновым фильтром
	4x2 переключатель - 4x2 переключатель может обеспечить 4х трубный режим в фанколах с одним теплообменником -Производительностьпо теплу и холоду 4х трубных эквивалентнл 2х трубным моделям -Простой монтаж при конфигурации -Исключает необходимость 4х трубных моделей -Запатентовано
	Модуль электронагревателя -Электронагреватель мощностью от2 до 6кВт - Электронагреватель монтируется на заводе -Функция электронагревателя (ускоритель/предварительный нагрев ) могут быть выбраны как предварительно так и на месте монтажа перемычками на плате -Управляется термостатом и реле термозащиты.
	5ти скоростной электромотор -5ти скоростной бесшумный электромотор с низким потреблением энергии -В / С/ Н режим скорости может быть выбран -Смотри каталог раздел A: DFPS
	7ми скоростной электромотор -7 ми скоростной бесшумный электромото с низким потреблением энергии -В / С/ Н режим скорости может быть выбран -Смотри каталог раздел A: DFPS
	ЕС мотор - Без щёточный электромотор постоянного тока, управляемый встроенным инвертором, произведен в Японии - Диапазон (от 3.4 кВтдо 11.7 кВт\Л/мощн. охлаждения; воздухопоток от 600 дс 2380 куб. м/час) представлен в шести моделях - До 30% экономии энергии при заданном режиме скорости - До 70% экономии энергии в автоматическом режиме - Смотри раздел каталог В: Energy saving ЕС motor

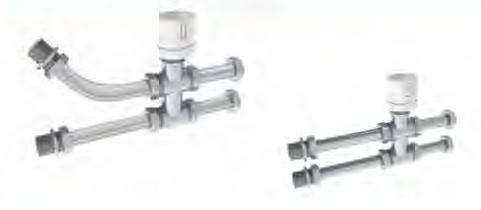

	Вентили и фитинг - DN 15 DN 20, 2-х и Зх ходовые вентили с термоэлектрическим приводом - Используются наборы фитинга для соедения вентилей - Набор А устройство к вентилю и трубе AISI 304 трубка нержавеющей стали с тремя гайками - Набор В устройство к вентилю и трубе Н59 медная трубка с тремя гайками
	Дополнительный теплообменник - Диапазон мощности охлаждения от 2.4 до 11.2 кВт - Модуль может быть установлен предварительно или при монтаже
	Дренажный поддон из нержавеющей стали -AISI 304 нержавеющая сталь с Змм полиэтиленовой изоляции
	Дренажные системы в опциях - Насос Sauermann [IP54. 230В+/-10Д, 50/60Гц - Напор 0.8m @ 50 Гц при расходе 400 cc/min 1.05т @ 60Гц при расходе 400 cc/min - Ресурс: 15000 часов
